封头拉伸液压机压边缸结构是怎样的？

作者：山东威力重工人气：发表时间：2019-04-29 14:08 【大中小】

　　封头拉伸液压机压边缸结构是怎样的？

　　封头拉伸液压机用环状压边缸，涉及液压装置领域。包括外缸筒、内缸筒、上缸盖、下缸盖和活塞环组件，外缸筒和内缸筒为空心圆筒，内缸筒置于外缸筒内，外缸筒与内缸筒之间留有间隙形成环形工作腔，在环形工作腔的上端固定连接有上缸盖，在环形工作腔的下端固定连接有下缸盖，所述活塞环组件置于环形工作腔内，在上缸盖上对称设置有两个进油口，在环形工作腔下端的外缸筒上也对称设置有两个出油口。

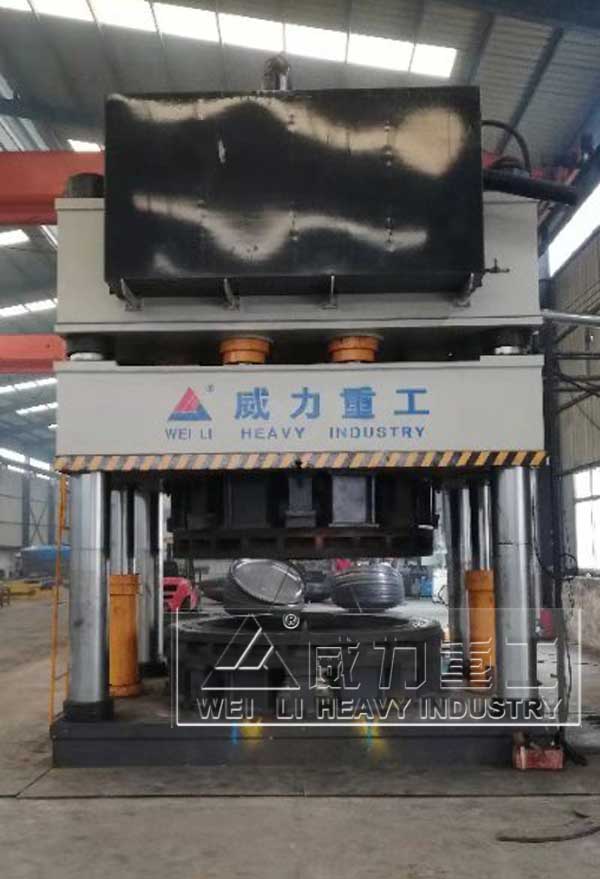

3000吨大型封头拉伸成型压力机

　　山东威力重工设计生产的新型封头拉伸液压机采用一只油缸二套双肘杆机构作为拉伸液压机的压边机构。肘杆机构具有放大力的作用，使油缸尺寸缩小，只有一只小尺寸油缸，因肘杆机构有自锁作用，即使卸去油缸动力也能保压，因此，不需补油保压，油路系统简单，有较大的压边力，且速度较快。同时还设有压边机构可调节压边力大小的调节机构。
