500吨模压巧克力水箱板四柱压力机



　　YW32-500T四柱压力机是一种万能型液压压力机，该机配套相关模具即可模压对应产品，本文介绍的500吨四柱压力机用来压制新型巧克力矩形水箱板，以下是500吨四柱压力机车间实物图以及压制样品展示。

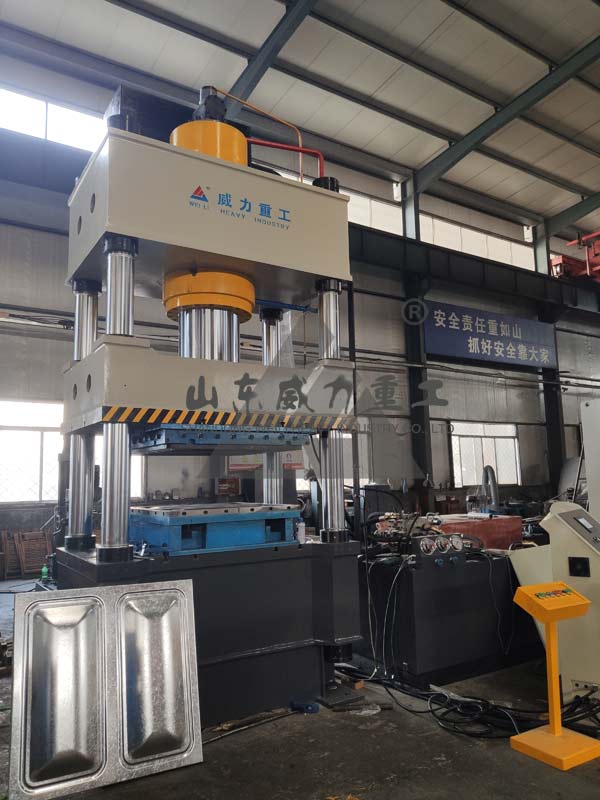

500吨四柱压力机车间实物图

500吨四柱式液压压力机

巧克力水箱板模压成型压力机

　　500吨模压巧克力水箱板四柱压力机整机简介：



　　1.主机为三梁四柱立式结构，它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动。



　　2.上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.



　　3.主柱采用45号圆钢，并作镀铬处理，确保永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。



　　4.液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。



　　5.液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。



　　500吨模压巧克力水箱板四柱压力机采用三梁四柱结构，机器具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式：机器的工作压力、压制速度，空载快下行和减速的行程和范围，均可根据工艺需要进行调整，并能完成顶出工艺，可带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。



　　YW32-500T四柱压力机主要技术参数：

500吨四柱压力机技术参数
