液压机顶出缸的工作过程
液压机顶出缸的工作过程
在一般用途的压力机中,顶出装置的作用和曲柄压力机的气垫相类似,但是与气垫相比,压力机的顶出装置采用的是液压传动,具有顶出力大、控制灵活、结构紧凑等优点。顶出缸其实就是一个倒置的液压缸。顶出缸顶出时,往无杆腔内通入液压油,同时使杆腔与油箱相通,即可使活塞上升顶出工件。在进行压边时,在活动横梁下行前先使顶出缸活塞上升至限位处,然后切断压力源,带活动横梁下行至上模接触到工件表面时,通过顶杆使顶出缸活塞与活动横梁同步下行。压边力的大小可通过调节溢流阀进行调整。

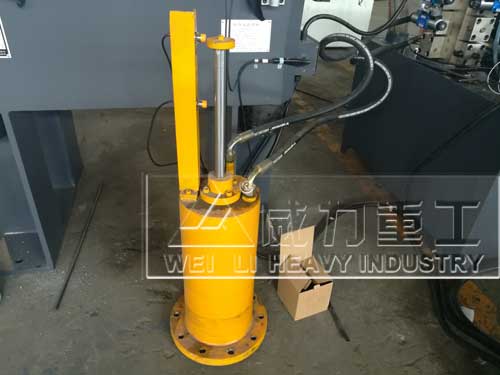

压力机顶出缸
顶出缸的工作过程第一步就是工件顶出,具体的实现为当主缸回程停止运动后,按下顶出按钮,相应的3个电磁铁得电,其中2个插装阀开启,2个液压油经阀插装阀进入顶出缸下腔,上腔油液经阀流回油箱,工件顶出。第二个步骤就是顶出缸退回,先按下退回按钮,电磁铁失电,另外几个电磁铁得电,插装阀开启,液压油经阀进入顶出缸上腔,下腔油液经阀流回油箱,顶出缸回程。当这些步骤完成之后就开始进行下一步的工作,然后形成一个循环系统来维持四柱液压机的持续运动。
