YW96K-200T碳纤维汽车内饰件成型液压机技术参数
YW96K-200T碳纤维汽车内饰件成型液压机技术参数
YW96K-200T液压机是山东威力重工机床有限公司专为汽车内饰件成型、汽车零部件成型行业定做的专用压力机,适用于汽车内饰件制品的压制成型、切边、落料等工艺,也可用于金属板件的弯曲、翻遍等工艺。下面为大家展示YW96K-200T碳纤维汽车内饰件成型液压机技术参数。

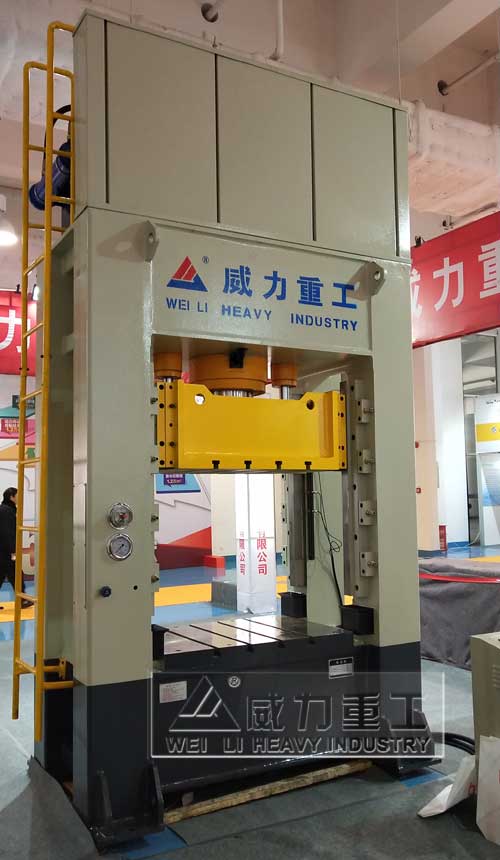

200吨框架式碳纤维汽车内饰件成型液压机
YW96K-200T碳纤维汽车内饰件成型液压机在触摸屏上可设定滑块的工作行程、快下速度、慢下速度、回程速度、压力、保压时间、比例泵等参数值进行数字设置。液压控制采用插装阀集成系统,液压系统内部有液体安全阀,具有压力过载保护功能。
型号 | 单位 | YW96-200T | YW96-300T | YW96-400T | YW96-500T | |
公称力 | KN | 2000 | 3000 | 4000 | 5000 | |
工作液体压力 | MPa | 21 | 23 | 23 | 23 | |
回城力 | KN | 630 | 630 | 630 | 1000 | |
滑块行程 | mm | 1200 | 1200 | 1200 | 1200 | |
开口高度 | mm | 1400 | 1400 | 1400 | 1400 | |
工作台尺寸 | 左右 | mm | 3000 | 3000 | 3000 | 3000 |
前后 | mm | 2500 | 2500 | 2700 | 2700 | |
滑块快降速度 | nm/s | 100-300 | 100-300 | 100-300 | 100-300 | |
滑块慢压速度 | nm/s(可调) | 8-15 | 8-15 | 8-15 | 8-15 | |
滑块微压速度 | nm/s(可调) | 1-5 | 1-5 | 1-5 | 1-5 | |
滑块快回速度 | nm/s | 150 | 150 | 150 | 150 | |
自大模具重量 | T | 10T | 15T | 15T | 15T | |
工作台至地面高度 | mm | 730 | 730 | 730 | 730 | |
总高度 | mm | 6200 | 6500 | 6500 | 6900 | |
电机功率 | KW(约) | 45 | 55 | 75 | 90 | |
机器重量 | T(约) | 52 | 58 | 65 | 72 | |
机器地面以下深度 | mm | ∕ | ∕ | 250 | 550 |
工作台面上设置液压升降导轨,方便模具气模。用户可选配安全装置锁紧油缸及安全支撑。锁紧油缸可根据需要将滑块锁定在上极限(用光电感应开关控制);滑块回到上限位置时,安全支撑转到支撑位置,当滑块需下行时,安全支撑回转到空位,滑块再下行,安全装置动作需灵活、可靠。工作台前可加装光目保护装置,保证了操作、换模、维护时的人身安全。汽车内饰件生产线由加热炉、成型液压机及自动送料线组成,可完成汽车内饰件的自动压制成型.需要碳纤维汽车内饰件成型液压机客户可联系袁经理18306370829咨询相关技术方案。
