800吨液压垫拉伸机工作原理是怎样的？
800吨液压垫拉伸机工作原理是怎样的？
800吨带液压垫装置的液压机是一种典型的拉伸压力机，相对于传动的液压系统来说，液压垫拉伸机的优势在于板料夹持力的精确调整。液压拉伸垫中采用的比例阀或者伺服阀可以精确调整，以便适应不同的拉伸零件，需要时，可以生成带不同板料夹持力的拉伸过程。下面为大家介绍山东威力重工机床有限公司新生产的800吨液压垫拉伸机工作原理。

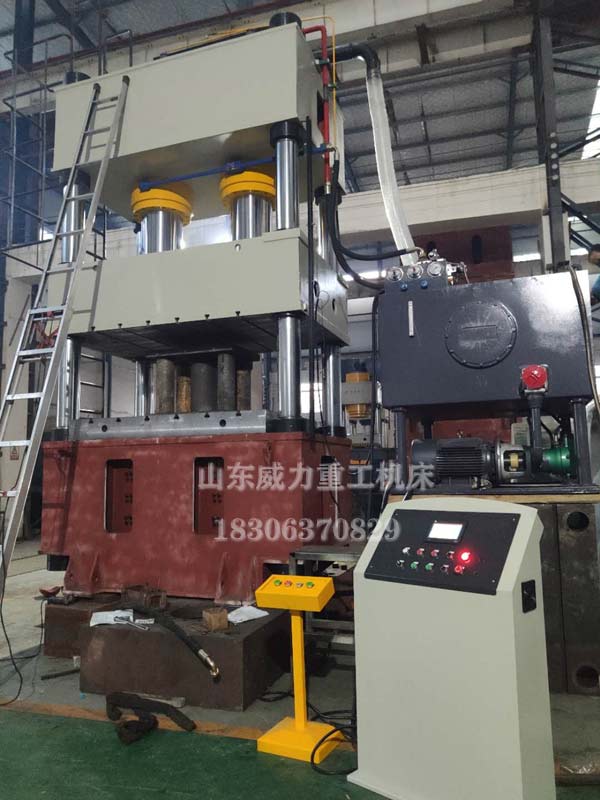

800吨带液压垫拉伸压力机
液压垫拉伸机原理想象很简单：一个滑块推压上模具把要加工的薄板压入到下模具上，如此而形成所需的形状。但是，在实际中则是很复杂的工艺。因为在成型加工中，深拉伸液压垫是滑块的相对运动部件，所以，它们的运动必须准确地协调一致，从而保证精确的成型力要求。
800吨液压垫拉伸机采用拉伸油缸控制上液压垫上下运行，在滑块上下运行时，上液压垫独立控制进行上下运行，在压制产品时滑块下行，上液压垫施力上行达到压边的作用，工作结束，滑块上行，上液压垫下行进行打料，从而达到一次性压制产品的目的。

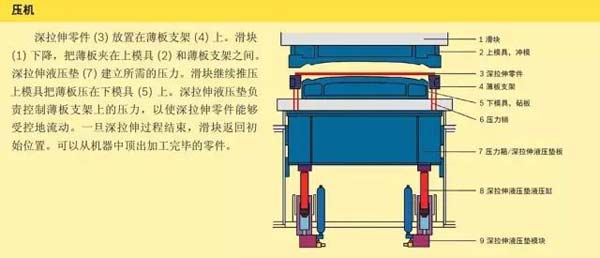

液压垫拉伸机工作原理图
在800吨液压垫拉伸机的滑块的凹槽底部还竖直设置有若干圆导柱，且在上液压垫与圆导柱一一对应设置有若干圆孔，随着上液压垫上下移动，圆导柱穿过上液压垫上的圆孔；进一步提高了平行度，保证产品合格率。
本设计优点是，设计合理，结构简单，能够一次冲压成型，工作效率高；产品合格率高、运行更平稳。
800吨液压垫拉伸机是为河北客户定制，用于拉伸铝板材质、不锈钢材质、铁板材质工件的拉伸，本机用来拉伸铝锅、不锈钢锅、不锈钢水槽的拉伸，本机为液压拉伸机，带有液压垫多顶杆，用于拉伸大型工件的成型，本拉伸机速度快，产量多。
