400吨不锈钢水箱成型压力机插装阀结构图?

作者:山东威力重工人气: 发表时间:2020-11-06 16:59 【
  400吨不锈钢水箱成型压力机插装阀结构图?

  插装阀是一类液压控制阀的统称。其基本核心元件是一种液控型、单控制口的装于油路主级中的两通液阻单元(故又称二通插装阀)。400吨不锈钢水箱成型压力机液压系统是一组集成二通插装阀,为方便大家对压力机插装阀有深入了解,下面山东威力重工机床有限公司为大家介绍400吨不锈钢水箱成型压力机插装阀结构图?

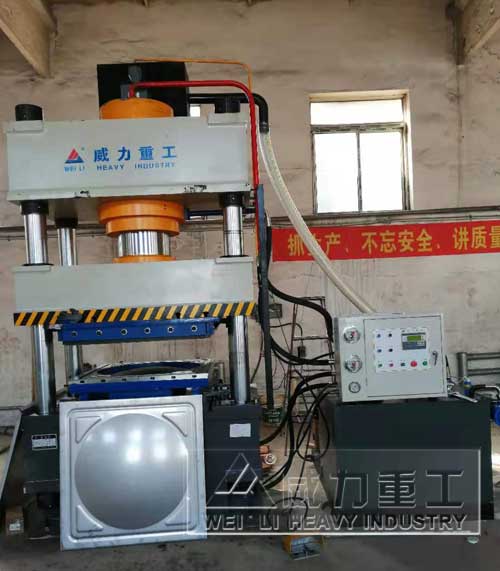

400吨不锈钢水箱成型压力机
400吨不锈钢水箱成型压力机

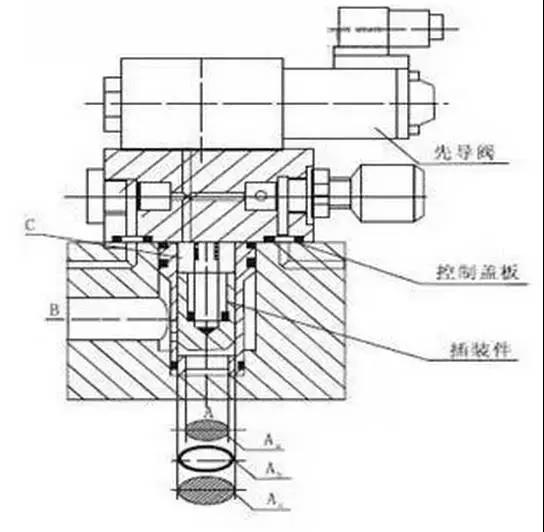

二通插装阀结构图
二通插装阀结构图
  400吨不锈钢水箱成型压力机插装阀是由插入元件、控制盖板、通道块三大部分组成。插入元件有阀芯、阀套、弹簧和密封件组成;控制盖板上根据插装阀的不同控制功能,安装有相应的先导控制级元件;通道块既是嵌入插入元件及安装控制盖板的基础阀体,又是主油路和控制油路的连通体。其中A、B为主油路通口,C为控制油路通口。A、B、C油口的压力和作用面积分别为PA、PB、PC和A1、A2、A3,A3=A1+A2,Fs为弹簧作用力。

  400吨不锈钢水箱成型压力机插装阀具有以下特点:内阻小,适宜大流量工作;阀口多数采用锥面密封,因而泄漏小,对于乳化液等低粘度的工作介质也适宜,结构简单、工作可靠、标准化程度高;对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量。
