200吨封头拉伸成型压力机拉伸工艺图

作者：山东威力重工人气：发表时间：2019-08-10 15:54 【大中小】

　200吨封头拉伸成型压力机拉伸工艺图

　　封头拉伸成型压力机机身采用四柱或预紧分体框架式结构。一般成形件的封头拉伸液压机采用四柱式，结构简单，经济实用，以四立柱为导向。精度要求较高的封头件采用预应力框架结构，以四角八面平面导轨导向，导向精度高，抗偏载能力强。下面介绍200吨封头拉伸成型压力机拉伸工艺图。

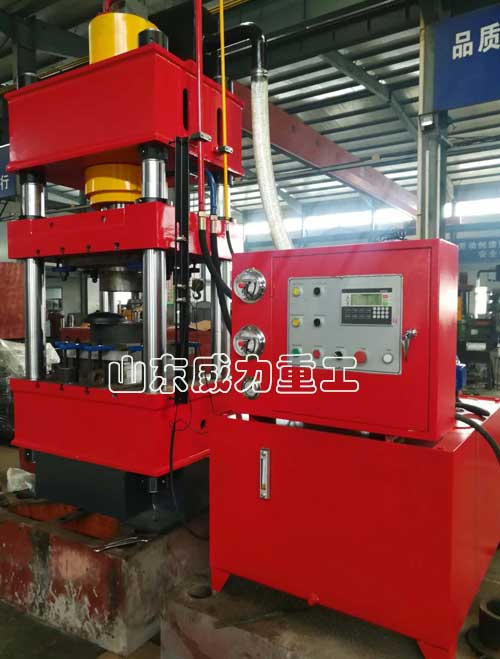

200吨四柱式封头拉伸成型压力机

　　封头拉伸液压机拉伸工艺如下图所示，凸模固定于拉伸滑块上的上模快换装置及接筒上，模圈安装于压边滑块内，根据不同规格工件采用不同规格模圈，压边圈固定于模圈上，凹模固定于移动工作台上，顶出旋转装置固定于下横梁内。

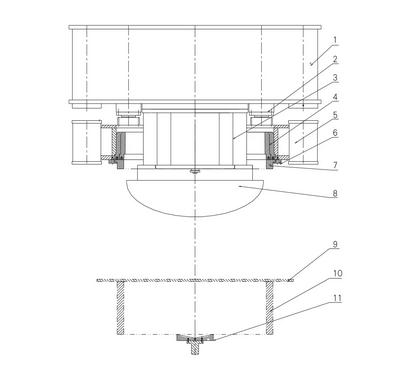

封头拉伸工艺图

　　1-拉伸滑块2-压边缸3-上模快换装置及接筒4-模圈5-压边滑块6-压边圈安装法兰7-压边圈8-凸模9-工件10-凹模11-顶出旋转装置
