导套在四柱压力机中的作用?
导套在四柱压力机中的作用?

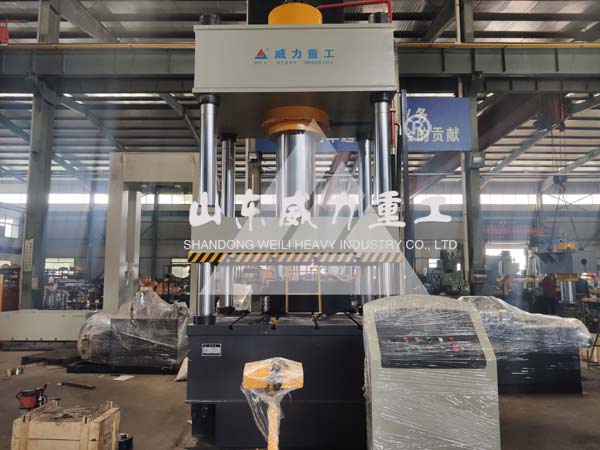

500吨四柱压力机车间实物图

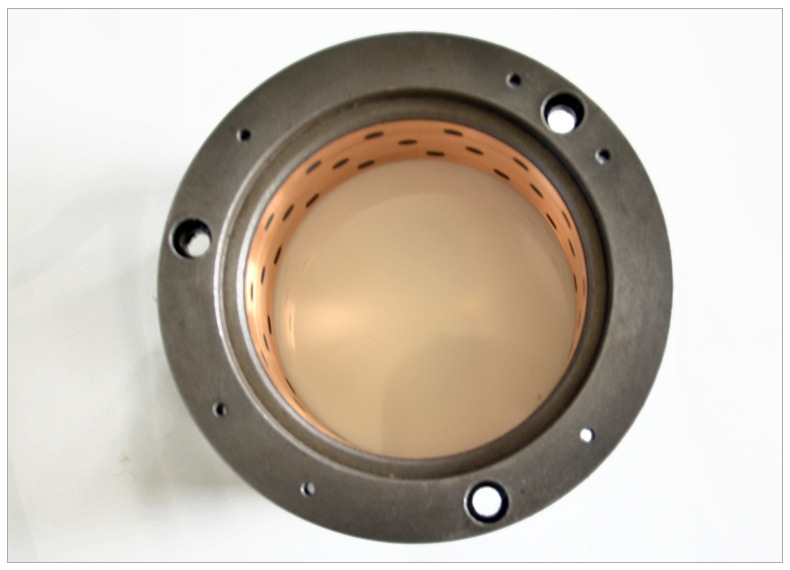

立柱导套
对于四柱压力机圆截面的立柱,都是在活动横梁的立柱孔中采用导套结构,又可分为圆柱面导套和球面导套。圆柱面导套,液压机在活动横梁的立柱孔中,各装有上、下两个导套,它们由两半组成,为了拆装方便,两半导套的剖分面建议有30~50的斜度,导套两端装有防尘用的毡垫。液压机这种导套结构简单,制造方便。
四柱压力机导套的材料计算,导套材料一般采用铸锡青铜ZQSn6-6-3,小型压力机也有用铁基粉末冶金的。限程套是为防止运动部分超程,有些压力机在下横梁的4个立柱上安装限程套,一般为对开式,上、下两端应平行,液压机4个限程套高度应统一,内孔比立柱直径大1-2mm,用铸铁制造。
在设计四柱压力机导向结构具体如下:
1、科学合理的布置四柱液压机导杆在上横梁和滑块上的位置,保证满足尺寸要求的同时还需要保证其加工时的强度。本文以四柱液压机的液压缸中线为中心四周分布730mmx240mm。
2、导杆长度在合模工况时要高出导套40mm,从而防止加工时导杆上端限位螺母与导套发生碰撞。
3、四柱液压机导杆和导套设计时要保证应有足够的耐磨度和强度。采用45号钢淬火处理,处理后表面镀镍以增加其耐磨性。
4、四柱液压机设计导杆直径根据模具50mm,长度870mm。导套内经50mm,长度100mm。
5、导套和导杆配合部分按H7/f7,导套外经的配合按H7/f6。配合面粗糙度均为Ra=0.4。
