    100吨单臂液压机

    100吨单臂液压机

    100吨单臂液压机

    产品类别：单臂压力机 >> 100吨单臂液压机
    产品标准：国标
    品　　牌：山东威力重工机床有限公司
    价　　格：面议
    点击这里给我发消息
    热线电话：0632-5681708
    手　　机：18306370829

    产品介绍

    100吨单臂液压机

    　　一、100吨上压板单臂液压机整机结构和性能概述

    　　100吨上压板单臂液压机也叫弓形油压机，精密油压冲床，电器配件压入机，液压压装机，铆接设备，液压整形,按键冲压机等。该机采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有最方便的操作空间,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置.100吨单臂液压机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。液压机的工作台与滑块上均有T形槽，便于用户模具安装。

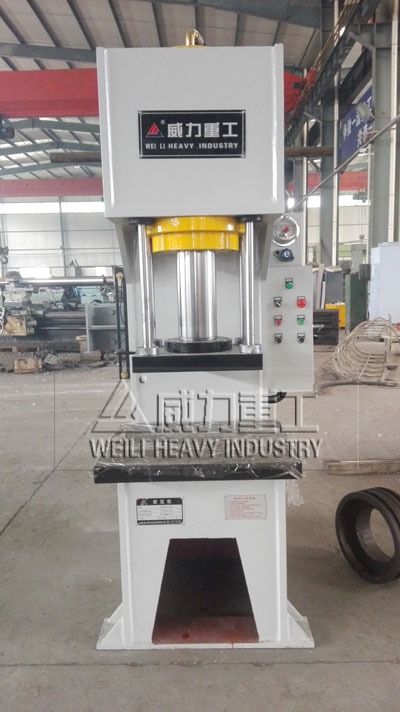

    100吨单臂液压机
    威力重工100吨单臂液压机

    　　二、100吨上压板单臂液压机的液压系统

    　　2.1、液压系统装置在液压机的机身右侧。

    　　2.2、液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。

    　　2.3、液压机泵站由油箱、高压泵、电动机、插装阀等组成，油箱由钢板焊接。油箱采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。

    　　2.4、液压系统密封可靠，不渗不漏。液压机主要管路采用法兰连接和抗震管夹。

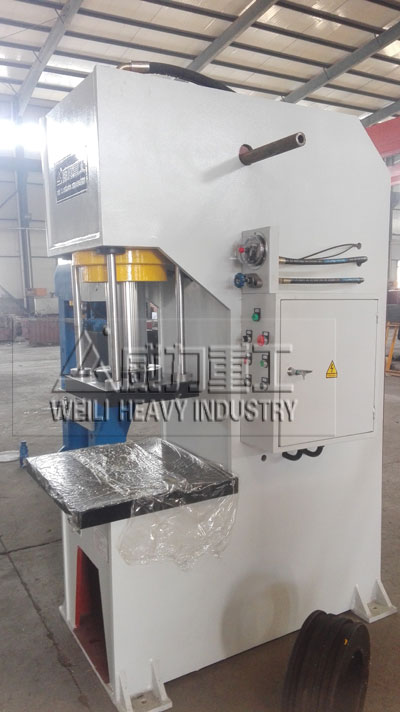

    100吨单臂油压机
    威力重工100吨单柱油压机

    　　三、100吨上压板单臂液压机的电气控制系统

    　　3.1、独立的电气柜，内装空气开关、继电器等电器控制系统。

    　　3.2、压力机的各种报警信号，限位开关与压机动作实现程序联锁。

    　　3.3、液压机设有集中控制面板，面板上布置有必要的操作按钮和选择开关。

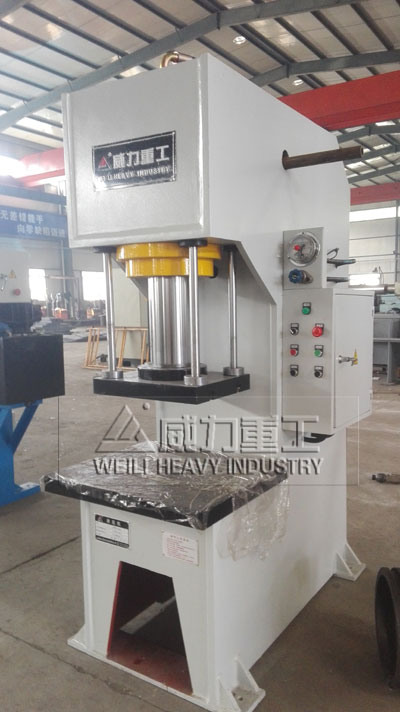

    100吨单臂液压机侧视图
    YW41-100T单臂液压机

    　　四、100吨上压板单臂液压机的操作方式

    　　4.1、压力机设有点动、半自动操作方式。

    　　4.2、液压机的滑块行程有行程控制装置调整。

    　　4.3、操作台上的按钮除完成压力机全部动作外，还应有“双手压制”、“回程”、“停止”、“急停”等按钮。

    　　五、100吨上压板单臂液压机安全保护装置

    　　5.1、设置急停按钮，按下急停按钮，压力机立即停电静止。

    　　5.2、滑块在上、下限位处均设有限位开关。

    　　5.3、在活塞式油缸下腔设置液压支撑保险回路。

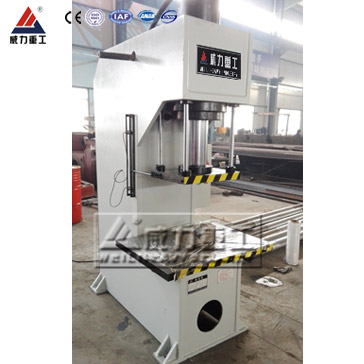

    100吨上压板单柱液压机
    100吨上压板单臂液压机图片

    　　六、100吨上压板单臂液压机设备工作环境

    　　6.1、液压机的电源：三相380v50HZ

    　　6.2、工作环境温度：0～40℃

    　　七、100吨上压板单臂液压机技术参数
    技术参数
    YW41-10T
    YW41-20T
    YW41-40T
    YW41-60T
    YW41-100T
    YW41-200T
    YW41-315T
    YW41-500T
    公称压力(kN)
    100
    200
    400
    600
    1000
    2000
    3150
    5000
    液体工作压力（MPa)
    20
    20
    25
    25
    25
    25
    25
    25
    喉深(mm)
    180
    200
    200
    240
    300
    300
    360
    500
    压头行程(mm)
    200
    240
    240
    300
    400
    500
    600
    600
    压头至工作台最大距离(mm)
    300
    500
    550
    700
    750
    800
    1000
    1000
    工作台尺寸前后
    300
    400
    400
    450
    500
    600
    800
    1000
    工作台左右
    400
    500
    500
    600
    700
    600
    1000
    1200
    电机功率（kw)
    1.2
    2.2
    3
    5.5
    7.5
    7.5
    15
    30
    　　单柱液压机用途：

    　　主要适用于轴类零件，型材的校正和轴套类的零件的压装，板材零件的弯曲、压印、套形，简单零件的拉伸塑料制品，机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、军工企业及三资企业装配流水线等行业使用。

    　　※特点

    　　本公司生产的单柱液压机，机身为C型单臂式结构，采用全钢板CO2焊接，焊接后通过回火时效处理，确保机身永不变形。液压系统位于机身内，外型美观，操作方便，可扩宽工作范围，利用三面空间加长液压缸行程（可选装）。

    　　滕州单臂液压机厂家山东威力重工可根据客户要求定做生产5T至2000T各种规格的液压机、并为客户提各种型号液压机，根据客户要求定制油缸行程、设备开口高度、设备吨位、设备工作台面大小、工作速度等。使用户采购到最为合理、性价比最高的设备，丰富的制造、生产经验，以精湛的生产技术，先进的生产工艺，精良生产设备，制造出质优价廉的产品。赢得了广大客户的信赖，具有较高的声誉。竭诚欢迎广大用户光临我厂洽谈业务。
