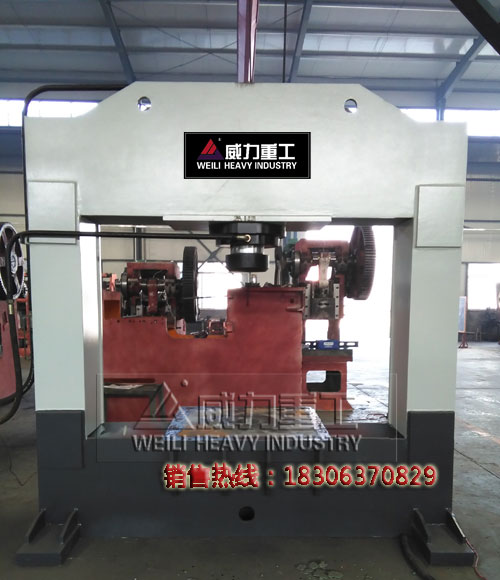

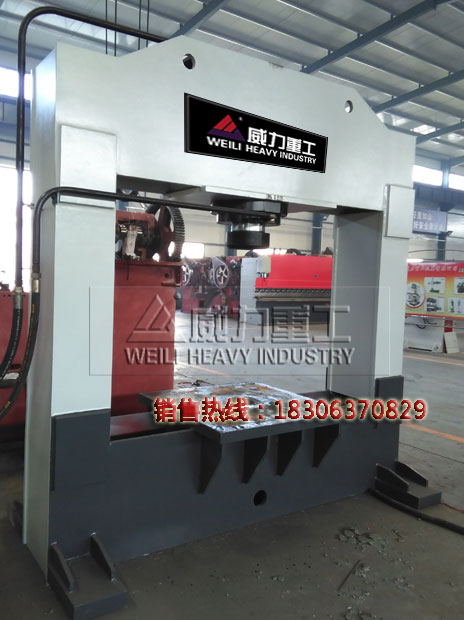

这是一款由山东威力重工机床有限公司设计生产的YW22-200T龙门式液压压力机，为山西客户专业定制。此款龙门液压机主要采用高强度钢材焊接而成，经回火震动时效处理，机架设计经有限元素分析，具有高刚性、高精度。确保了机器变形量小的特点，工作台可以上下移动，大大扩展了机器开合高度，使用更方便。也可特殊定做前后移动的工作台。电池阀分手动阀和电动阀两种，可根据客户不同的选择制定，液压缸的行程高度，可根据客户要求定做。



　　200吨龙门压力机适用领域：



　　龙门液压机是为您的加工提供最经济的液压机，该品适用于金属非金属材料（钟表、五金制品、自行车、摩托车、餐具、厨具、汽车、电器、橡胶、砂轮、钮扣、金银首饰、陶瓷、粉末冶金等）的压制工艺，龙门液压机也可用于可塑性材料的冲压成型工作。



　　YW22-200T龙门压力机技术参数

主要技术参数
参数名称	单位	YW22-200T
公称力	KN	5000
有效行程	mm	300
中心高度	mm	500
工作台尺寸	mm	520×520

　　200吨龙门压力机选装配置：



　　●快速行程充液装置



　　●PLC触摸屏控制分流



　　●冲裁缓冲装置



　　●行程和开口可特殊订制



　　●5T-2000T可特殊订货



　　200吨龙门压力机设备结构概述



　　本设备为龙门式结构，主要由机身、液压缸、液压系统、动力机构、电气系统、下工作台组成，通过管路及电气装置连接起来构成一个整体运转工作，现将主要部分结构分述如下：



　　1、机身



　　机身由钢板焊接而成，震动驱除变形应力。液压系统泵站外置式安装，“设计巧妙，外观布局合理，维修方便。”油箱内置封闭,可装油450公斤左右，具体可根据机身上的油标而定。



　　液压油缸，固定在顶部孔洞内，用螺丝锁死，并帽并紧。



　　2、主缸



　　本机为单缸结构，主缸为活塞缸。安装形式为缸口法兰支撑，用锁母将其固定在上梁的安装孔内，缸体、活塞杆采用45#锻件，其中活塞杆表面经淬火处理，硬度HRC45~52。表面镀上硬铬（表面不易磨损）。活塞杆下端与圆形压头螺纹连接。



　　200吨龙门压力机设备液压系统



　　液压系统由主油缸、推拉油缸、油泵、控制阀、管路、油箱，各个控制附加阀件组成，借用于电气系统的控制驱动油缸活塞杆上下运动工作，完成各种工艺动作。



　　1、集成阀块系统



　　集成阀块是我公司自行研究开发生产的专利产品，此阀块采用45#锻件，经过多道工艺金加工处理而成。它具有抗污染能力强、性能可靠、冲击小、控制方式灵活、易于集成与维修等特点。



　　2、各路控制阀



　　多阀集中控制，采用国内上海名牌液压阀部件。



　　3、管路



　　管路采用法兰连接，密封可靠，并且合理布置抗震管夹。



　　200吨龙门压力机设备电气系统



　　本机电气系统由电气控制箱，电磁阀线圈等组成，其任务是按照液压系统规定的动作程序驱动油泵电动机，选择规定的工作方式，在发讯元件的指令下，使有关电磁阀动作，按规定完成需要的工艺动作。



　　电气系统的主要参数：



　　1额定电压：AC380V/三相/50HZ



　　2控制电压：AC220V/DC24V
