500吨四柱式液压压力机



　　YW32-500T四柱式液压压力机是山东威力重工机床有限公司为河北客户定做专用压力机，主要从事于挖机、装载机配件成型工艺。机器公称压力：5000KN,有效工作台面1400X1400mm,它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。

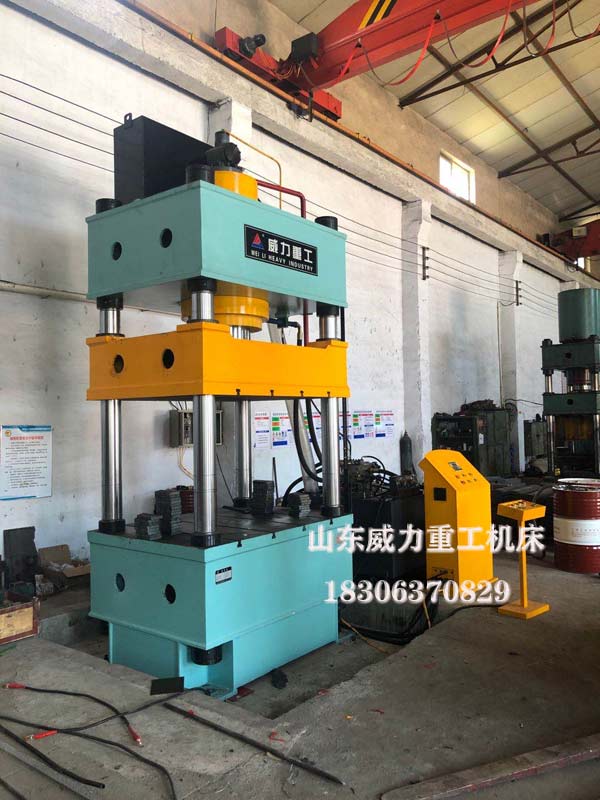

　　500吨四柱式液压压力机车间实物图展示：

500吨四柱三梁液压压力机

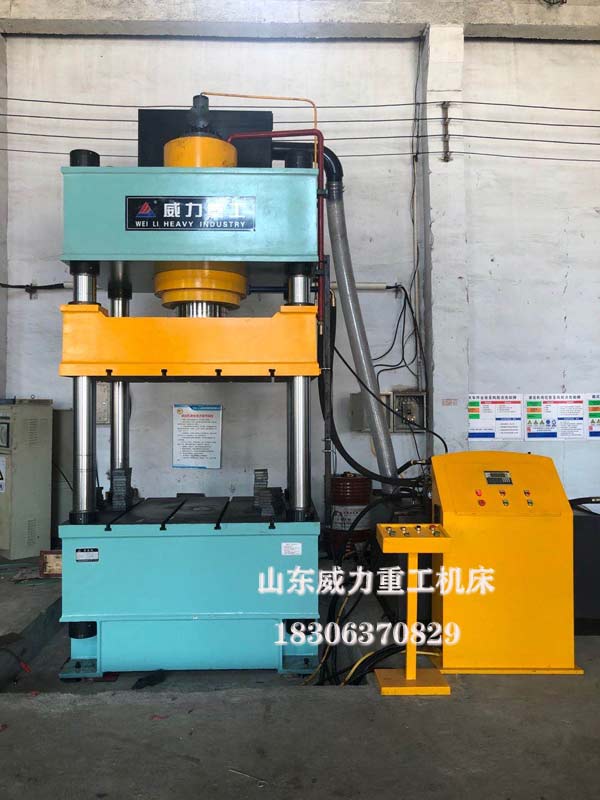

YW32-500T四柱三梁压力机

　　机器结构特点：



　　四柱式结构为液压机常见的结构形式之一，它的显著特点是工作空间宽敞，便于四身观察和接近模具，整机结构简单，工艺性好。它的机身是由上横梁、活动横梁、下横梁和四身立柱组成，工作缸安装在上横梁内，活动横梁与工作缸的活塞连接成一整体，以立柱为导向做上下运动，并传递工作缸的内产生之力量，对制件进行压力加工，四柱液压机的缺点是承受偏心载荷能力较差。

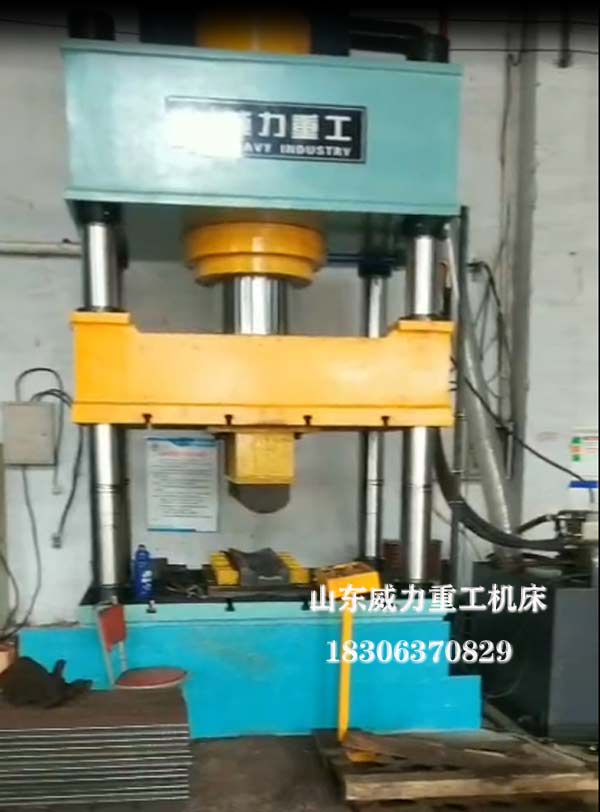

　　500吨四柱式液压压力机客户现场使用图：

500吨四柱式压力机客户现场图

YW32-500T四柱式压力机

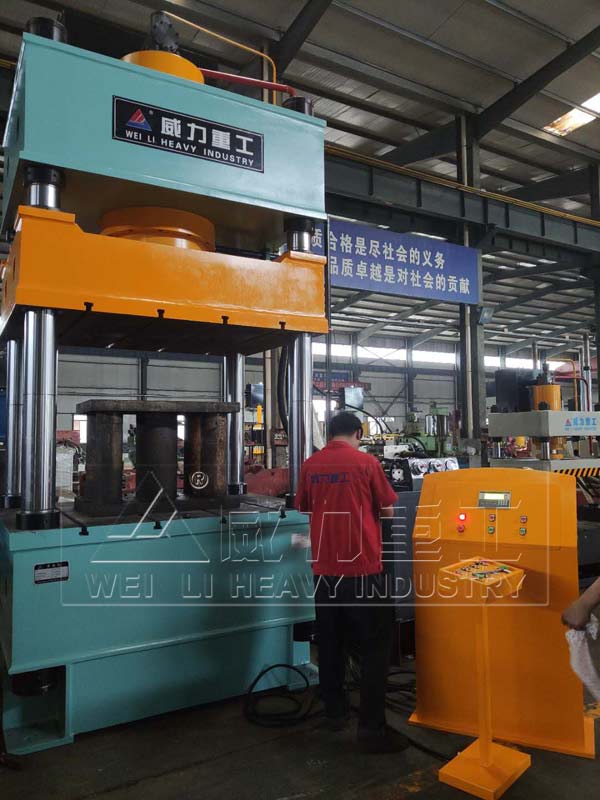

500吨四柱压力机压制现场图

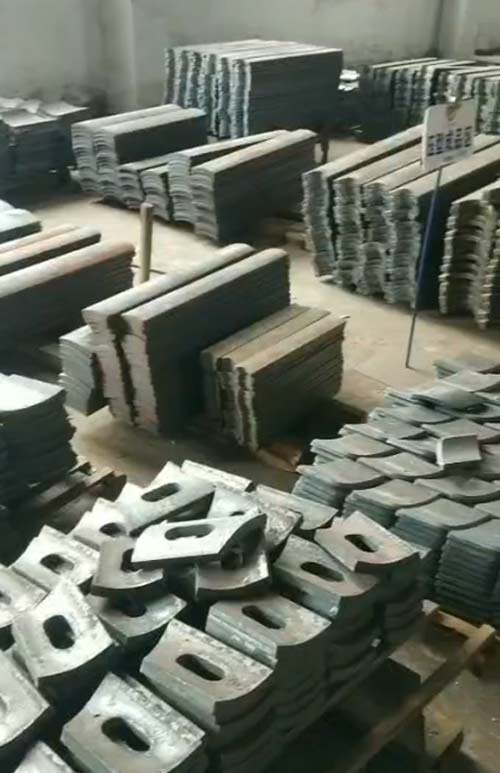

装载机配件压制成型

　　YW32-500T四柱式液压压力机主要技术参数：

项目	单位	参数
公称力	kn	5000
系统压力	mpa	25
工作台有效尺寸	mm	1400*1400
最大开口高度	mm	1200
滑块有效行程	mm	800
最大下行速度	mm/s	100
最大回程速度	mm/s	70
顶出缸吨位	T	100
顶出行程	mm	300
电机功率	kw	15*2

备注：此机器带有PLC控制系统及自动润滑系统，水冷散热
