500吨四柱万能压力机_YW32-500T三梁四柱压力机
500吨四柱万能压力机是一种利用油泵输送液压油的静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械设备。它常用于压制工艺和压制成形工艺,如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。下面为大家介绍一款客户定制版压力:YW32-500T三梁四柱压力机,工作台面有效尺寸为1400x1400mm.

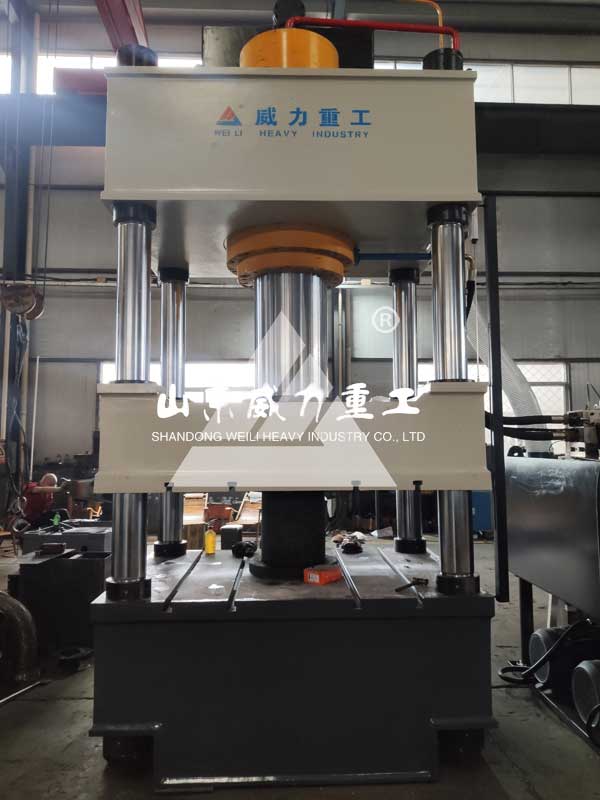

500吨四柱万能压力机车间实物图:
500吨四柱液压压力机
YW32-500T三梁四柱压力机
500吨四柱万能压力机
YW32-500T三梁四柱压力机组成结构介绍:
①主机:由机架、主液压缸、推料液压缸、底板液压缸、配套模框及模具、压头等构成。
机架部上下横梁,立柱组成。上下横梁全部由整体铸钢件制作而成,上下横梁用四根立柱由内外螺母连接,承受工作时的张力。
主液压缸杜绝铸钢件。确保设备的使用寿命。配套模框及模具、压头等经设计配合优越加工能力的保障。模具及压块机的冲头都配以可快速更换耐磨钢,冲头的前端装有便于拆卸安装的耐磨冲头压料圈,这样就能延长其使用寿命。相关部件在必要的部位都经过特殊的硬化或锻造。
②液压站:由电机,液压泵,泵保护装置,控制阀块和连接压块机用的管道系统构成。设计合理,质量稳定。避免设备因油温过热而无法连续工作。
③控制台:由电气系统和PLC控制系统构成。
YW32-500T三梁四柱压力机主要技术参数:
YW32系列三梁四柱液压机 | |||||||
项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
压制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
顶出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
压力机的工作方式:
1.点动:按相应按钮即产生相应动作,松开则动作停止
2.手动:按相应按钮则产生相应动作直至极限位置
3.半自动:(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(最后停止)
(2)定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(最后停止)
压力机的特点:三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。
1、可订做液压机各种型号下顶缸
2、冲裁缓冲装置
3、PLC触摸屏控制分流
4、快速行程充液装置
5、20T---1000T可根据客户要求特殊定做。
