带移动工作台200吨液压机
产品分类: 200吨液压压力机
200吨移动工作台液压机为四柱式结构,确保平稳精度高,适应于各种高精密压装于成型。滑块于工作台平行精度极高,确保合模时没有间隙...
订购热线:18306370829
功能特点
该机为四柱式结构,确保平稳精度高,适应于各种高精密压装于成型。滑块于工作台平行精度极高,确保合模时没有间隙。液压系统采用进口保压阀,保压精度高。控制系统采用数控。所有位移,压力,时间,补压均采用数字控制,精准方便且故障率低。所生产出产品合格率大大提高,且更加有效的提高了工作效率。
本机有定压成型,定程成型,定时成型等多种成型方式。压力显示可以直接显示吨位,行程显示精确到0.01mm。定程定压时均可数字控制,更加精确,大大降低了废品率。
为确保操作者的安全,配置了移动工作台板(推缸)使得上料、下料均在压头以外的安全区域进行;适用体积比较大安装及拆卸需要空间大的工件;压装精度等效于传统式液压机。
200吨移动工作台液压机实物图展示

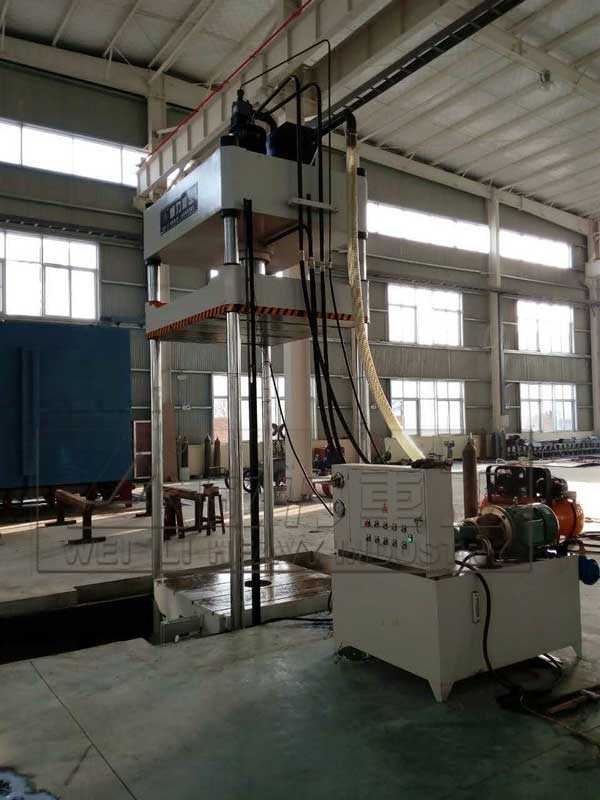

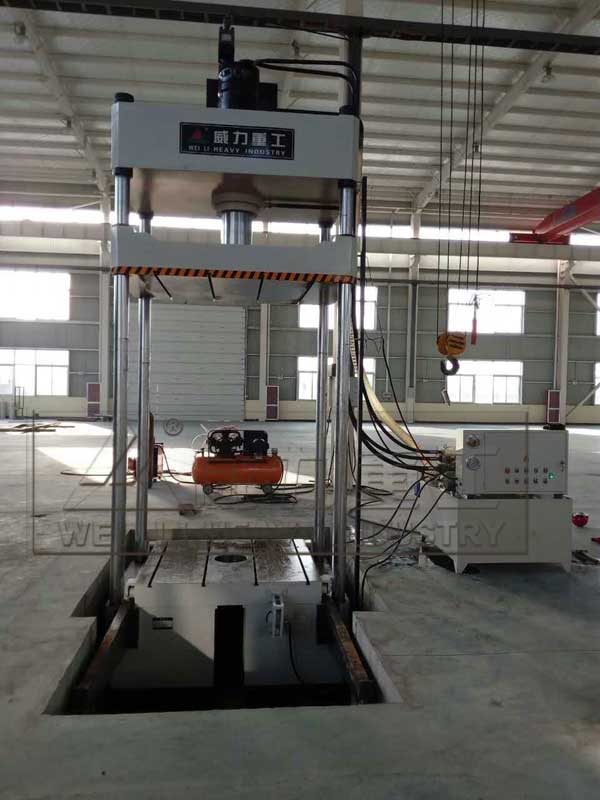

200吨移动工作台液压机客户安装现场
200吨液压机带移动工作台

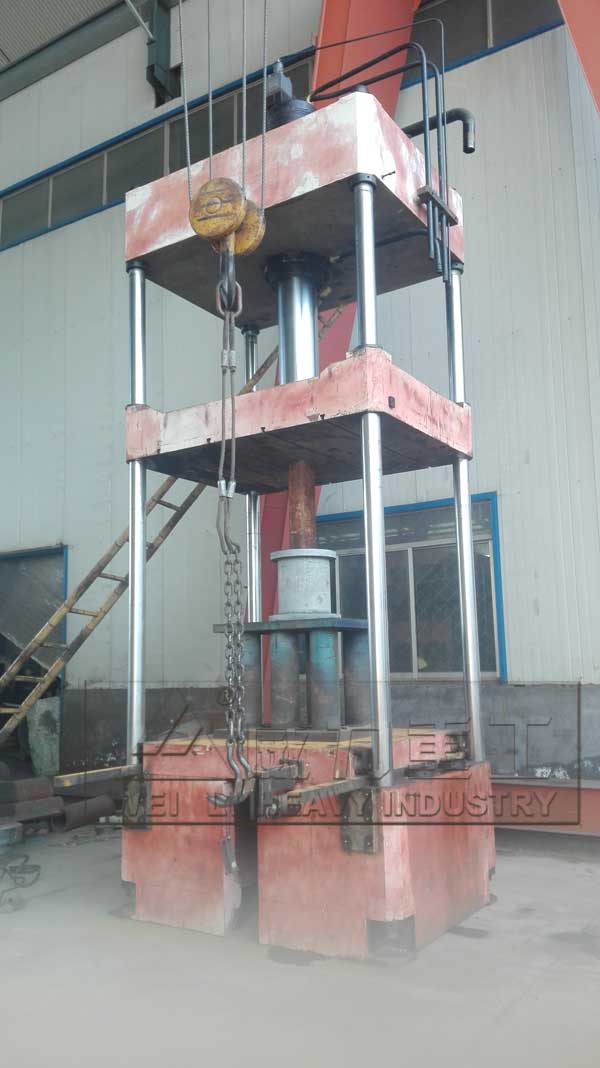

200吨液压机生产装配图
移动工作台组成:由工作台,导轨,电器动力系统,电器限位与机械硬限位部分组成。动力系统采用一台电机带动减速机,通过导轨侧面齿轮齿条传动来使移动工作台前进或后退,因采用同轴齿轮,两侧每转移动距离相等,所以同步性能平稳,移动工作台理论设定可承受10T重物体前后移动,方便用户使用。
带移动工作台200吨液压机主要技术参数:
项目 | 单位 | 参数 |
公称力 | kn | 2000 |
系统压力 | mpa | 25 |
工作台有效尺寸 | mm | 800*800 |
最大开口高度 | mm | 700 |
滑块有效行程 | mm | 400 |
最大下行速度 | mm/s | 80 |
最大回程速度 | mm/s | 65 |
顶出缸吨位 | T | 40 |
顶出缸顶出行程 | mm | 200 |
电机功率 | kw | 7.5 |
主要原件选购:
序号 | 名称 | 生产商 |
1 | 插装集成阀 | 山东济宁泰丰液压股份有限公司 |
2 | 先导电磁阀 | 山东济宁泰丰液压股份有限公司 |
3 | 高压油泵 | 江苏启东市宏达高压油泵制造有限公司 |
4 | 电机 | 山东贝得 |
5 | 行程开关(无触点开关) | 正泰电器 |
6 | 主令按钮开关 | 正泰电器 |
7 | 压力表 | 杭州压力表厂 |
8 | 交流接触器 | 正泰电器 |
9 | 控制变压器 | 正泰电器 |
10 | 自动空气断路器 | 正泰电器 |
11 | 热继电器 | 正泰电器 |
12 | 时间继电器 | 正泰电器 |
13 | 密封圈 | 浙江西普力 |
选配配置:
冲裁缓冲装置;滑块比列调速装置;
移动工作台;光幕安全保护装置;
油加热冷却装置;模具保护装置;
位移传感装置换模小车;
触摸式显示屏打料装置(机械或液压式);
滑块锁紧结构带液压垫;
200吨移动工作台液压机工作条件:
1、电源:三相380V(+5%),50HZ.
2、工作环境温度:0~40℃.
