YW22-200T龙门式压力机
产品分类： 200吨液压压力机
200t龙门式压力机又称200吨框架式龙门压力机，因为液压机的设备外形而得名。该设备主要适用于金属制品拉伸、成型及压制等工艺，亦可加...
订购热线：18306370829
YW22-200T龙门式压力机
200t龙门式压力机又称200吨框架式龙门压力机，因为液压机的设备外形而得名。该设备主要适用于金属制品拉伸、成型及压制等工艺，亦可加工非金属材料，粉末冶金制品的压制，轴类零件的校正，套类零件的压装以及金属制品的整形、切边等工艺。

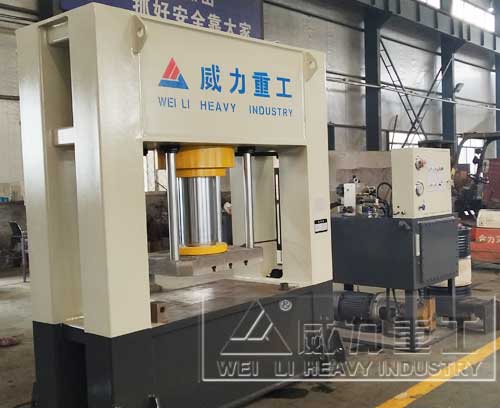

200吨龙门式压力机图片

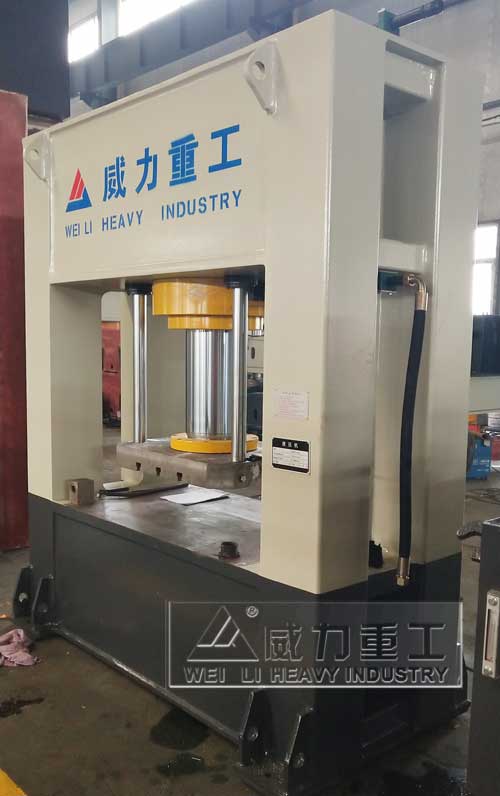

200吨龙门式压力机侧视图

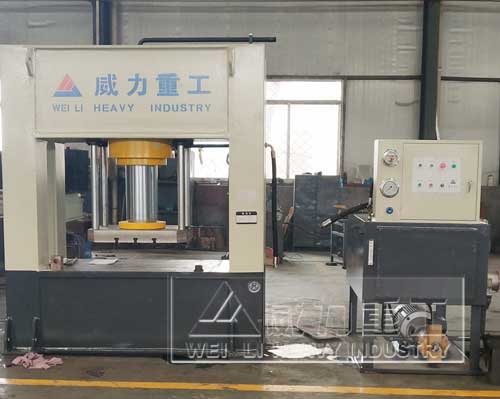

200吨液压龙门压力机
200吨龙门式压力机机器结构概述
1.1、液压机机身采用龙门框架式结构：由上横梁、滑块、工作台、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块和工作台采用优质钢板焊接而成，焊后经高频振动消除焊接应力，液压机的立柱为优质45#钢，表面中频淬火并镀铬处理。
1.2、液压机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。
1.3、液压机的工作台与滑块上均有T形槽，便于用户模具安装。
200吨龙门式压力机液压系统
2.1、液压系统装置在液压机的机身右侧。
2.2、液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。
2.3、液压机泵站由油箱、高压泵、电动机、插装阀等组成，油箱由钢板焊接。油箱采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。
2.4、液压系统密封可靠，不渗不漏。液压机主要管路采用法兰连接和抗震管夹。
龙门式压力机电气系统
3.1、独立的电气柜，内装空气开关、继电器等电器控制系统。
3.2、压力机的各种报警信号，限位开关与压机动作实现程序联锁。
3.3、液压机设有集中控制面板，面板上布置有必要的操作按钮和选择开关。
龙门液压机操作方式
4.1、压力机设有点动、半自动操作方式。
4.2、液压机的滑块行程有行程控制装置调整。
4.3、操作台上的按钮除完成压力机全部动作外，还应有“双手压制”、“回程”、“停止”、“急停”等按钮。
龙门液压机安全保护装置
5.1、设置急停按钮，按下急停按钮，压力机立即停电静止。
5.2、滑块在上、下限位处均设有限位开关。
5.3、在活塞式油缸下腔设置液压支撑保险回路。
龙门液压机设备工作环境
6.1、液压机的电源：三相380v50HZ
6.2、工作环境温度：0～40℃
