200吨四柱压力机|YW32-200T三梁四柱压力机
产品分类: 四柱压力机
200吨四柱压力机|YW32-200T三梁四柱压力机 YW32-200T四柱压力机车间装配实物图 一、200吨四柱压力机性能及结构概述: 1.1、液压机机身采用三梁四...
订购热线:18306370829
200吨四柱压力机|YW32-200T三梁四柱压力机
1.1、液压机机身采用三梁四柱式结构:由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部?件组成。上横梁、滑块和工作台采用优质钢板焊接而成,焊后经高频振动消除焊接应力。液压机的立柱为优质45#钢,表面中频淬火并镀铬处理。
1.2、液压机的压制缸由活塞缸或柱塞油缸实现,缸体为优质锻钢,活塞杆表面经中频淬火处理,硬度高,使用?寿命长。油缸主要密封件采用优质密封圈,确保密封可靠。
1.3、液压机的工作台与滑块上均有T形槽,便于用户模具安装。
2.1、液压系统装置在液压机的机身右侧。
2.2、液压系统采用插装集成系统,动作灵敏,工作可靠,密封性能好。
2.3、液压机泵站由油箱、高压泵、电动机、插装阀等组成,油箱由钢板焊接。油箱采用封闭式油箱,吸油区和?回油区分开、油箱设有清洗窗口和放油塞,使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油???器,确保油的清洁度,保证了油泵和阀的使用寿命。
2.4、液压系统密封可靠,不渗不漏。液压机主要管路采用法兰连接和抗震管夹。
液压泵站
三、四柱压力机电气控制系统:
3.1、独立的电气柜,内装空气开关、继电器等电器控制系统。
3.2、压力机的各种报警信号,限位开关与压机动作实现程序联锁。
3.3、液压机设有集中操作控制面板,面板上布置有必要的操作按钮和选择开关。
带plc的电气控制系统
四、YW32-200T四柱压力机的操作方式:
4.1、压力机设有点动、半自动操作方式。
4.2、液压机的滑块行程有行程控制装置调整。
4.3、操作台上的按钮除完成压力机全部动作外,还应有“双手压制”、“回程”、“停止”、“急停”等按钮。
五、液压机的安全保护装置:
5.1、设置急停按钮,按下急停按钮,压力机立即停电静止。
5.2、滑块在上、下限位处均设有限位开关。
5.3、在活塞式油缸下腔设置液压支撑保险回路。
六、压力机的设备工作环境:
6.1、电源:三相380v50HZ
6.2、工作环境温度:0~40℃
型号:YW32-200T
系统压力:31.5Mpa
工作台有效面积:1200x1000mm
工作压力:25Mpa
液压缸最大行程:500mm
开口高度:600mm

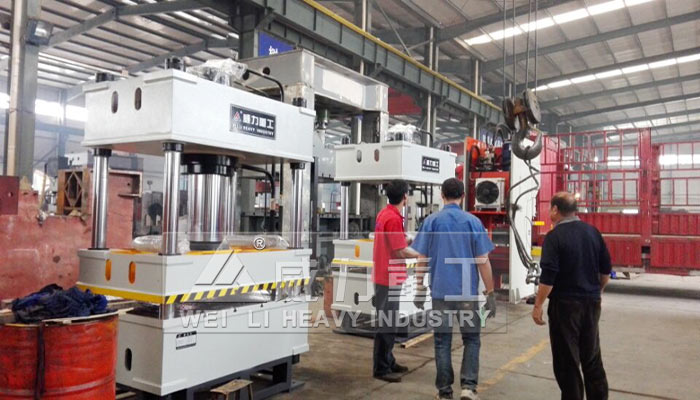

YW32-200T四柱压力机车间装配实物图
一、200吨四柱压力机性能及结构概述:1.1、液压机机身采用三梁四柱式结构:由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部?件组成。上横梁、滑块和工作台采用优质钢板焊接而成,焊后经高频振动消除焊接应力。液压机的立柱为优质45#钢,表面中频淬火并镀铬处理。
1.2、液压机的压制缸由活塞缸或柱塞油缸实现,缸体为优质锻钢,活塞杆表面经中频淬火处理,硬度高,使用?寿命长。油缸主要密封件采用优质密封圈,确保密封可靠。
1.3、液压机的工作台与滑块上均有T形槽,便于用户模具安装。

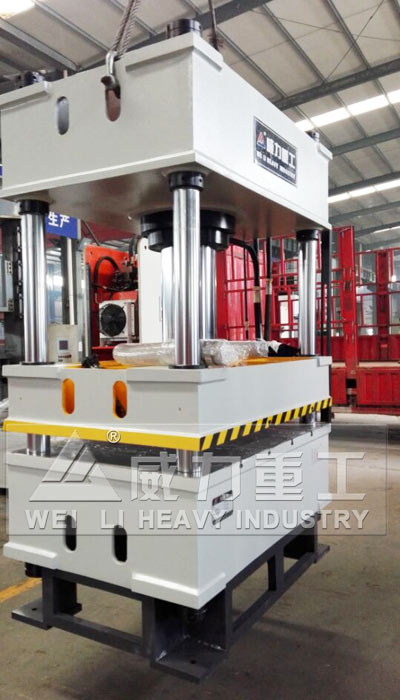

200吨四柱压力机主机图
二、200吨四柱压力机的液压系统:2.1、液压系统装置在液压机的机身右侧。
2.2、液压系统采用插装集成系统,动作灵敏,工作可靠,密封性能好。
2.3、液压机泵站由油箱、高压泵、电动机、插装阀等组成,油箱由钢板焊接。油箱采用封闭式油箱,吸油区和?回油区分开、油箱设有清洗窗口和放油塞,使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油???器,确保油的清洁度,保证了油泵和阀的使用寿命。
2.4、液压系统密封可靠,不渗不漏。液压机主要管路采用法兰连接和抗震管夹。

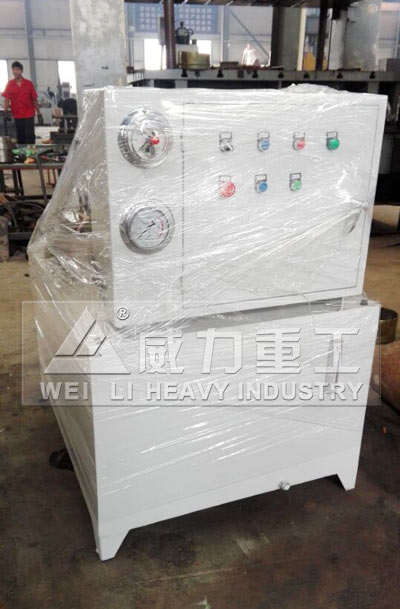

液压泵站
3.1、独立的电气柜,内装空气开关、继电器等电器控制系统。
3.2、压力机的各种报警信号,限位开关与压机动作实现程序联锁。
3.3、液压机设有集中操作控制面板,面板上布置有必要的操作按钮和选择开关。

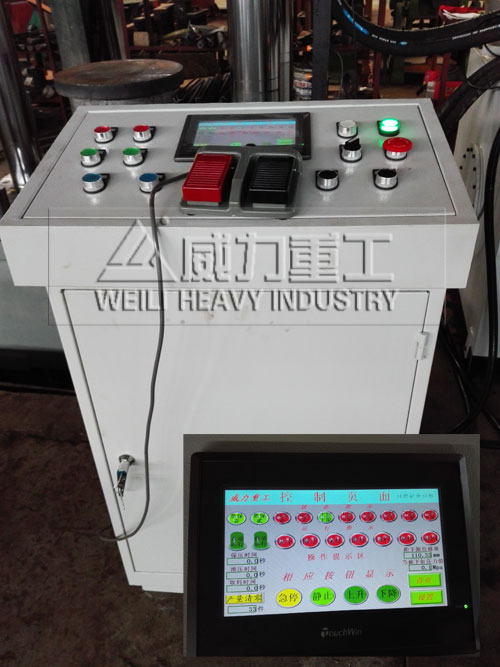

带plc的电气控制系统
4.1、压力机设有点动、半自动操作方式。
4.2、液压机的滑块行程有行程控制装置调整。
4.3、操作台上的按钮除完成压力机全部动作外,还应有“双手压制”、“回程”、“停止”、“急停”等按钮。
五、液压机的安全保护装置:
5.1、设置急停按钮,按下急停按钮,压力机立即停电静止。
5.2、滑块在上、下限位处均设有限位开关。
5.3、在活塞式油缸下腔设置液压支撑保险回路。
六、压力机的设备工作环境:
6.1、电源:三相380v50HZ
6.2、工作环境温度:0~40℃
200吨四柱压力机发货现场
YW32-200T四柱压力机技术参数型号:YW32-200T
系统压力:31.5Mpa
工作台有效面积:1200x1000mm
工作压力:25Mpa
液压缸最大行程:500mm
开口高度:600mm
