1000吨四柱压力机YW32-1000T四柱液压机

产品分类: 四柱压力机
    1000吨四柱压力机属于中大型压力机机型,有独立的液压动力机构,由泵、电机、阀集成块、油箱等组成,动力机构中包括油液过滤,液位显...
    订购热线:18306370829
      1000吨四柱压力机YW32-1000T四柱液压机

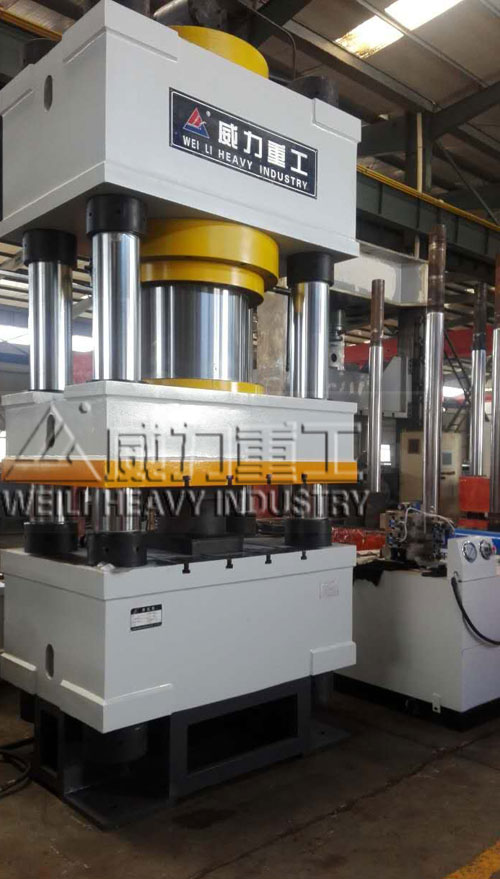

    1000吨四柱压力机
    YW32-1000T四柱压力机车间实物展示
      一、主要机械部件、机构:

      1.1机身采用三梁四柱式结构,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。

      1.2上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过时效震动处理消除变形应力。

      1.3滑块:箱形结构的钢板焊接件,四柱导向孔处导向套材料为纳米分子复合材料,具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。

      1.4上梁:箱形结构的钢板焊接件,内装有主工作油缸,上面装有充液油箱等。

      1.5工作台:钢板焊接结构件,与上梁、滑块通过立柱连成主机。

      1.6油缸:采用五缸设计,布置在上横梁孔内,采用双道进口密封圈密封,导向部分采用焊铜处理,密封好耐磨性强,油缸体的材料为45号锻钢,锻件为3级(GB/13315-1991)锻件经过超声波探伤检测合格,调质处理硬度合格。

      1.7工作台下方有顶出装置,主要用于顶出、退料等工艺,也可用于反拉伸制件的成型工艺。

      1.8立柱:材料为45#锻钢,经调质处理,表面镀硬铬,增加耐磨性能,硬度合格。

      1.9螺母材料为45#锻钢,与立柱上的螺纹相配,锁紧机身。

      1.10限位装置:位于主机机身右侧,行程开关控制上下极限位置,调节上下限位开关即调节滑块上下运动位置。

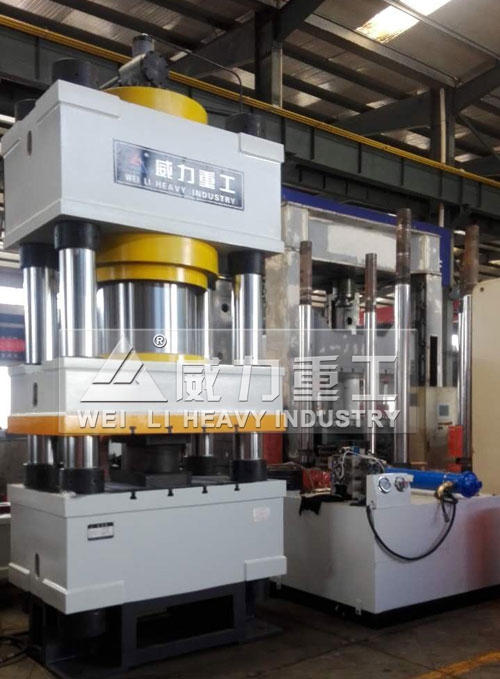

    1000吨三梁四柱压力机
    1000吨四柱压力机主机图
      二、液压系统:

      2.1本机有独立的液压动力机构,由泵、电机、阀集成块、油箱等组成,动力机构中包括油液过滤,液位显示等多种装置。

      2.2液压系统采用二通插装阀,具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。主缸下腔有二级支承系统,确保在某一元件突然失灵的情况下滑块不会下落。系统设有调压阀,调整主缸上腔压力。

      2.3主油泵为轴向柱塞泵,性能稳定。

      2.4油箱为钢板焊接结构,设有油标便于观测油位,空气滤清器、阀集成块等在油箱盖板上方有序排列。

      2.5主要液压管路采用法兰连接,并设有布局合理的抗震管夹,以防止高压管道的震动和泄漏,管道安装前进行酸洗和钝化处理,以保证油液的清洁度。

      2.6压力表:本机使用抗震压力表,不易损坏,电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到保护作用。

      2.7压力安全:插装阀自身带有压力调整系统,压力超过设定值溢流回油,使系统始终保持在设定压力内,到达超压保护作用。

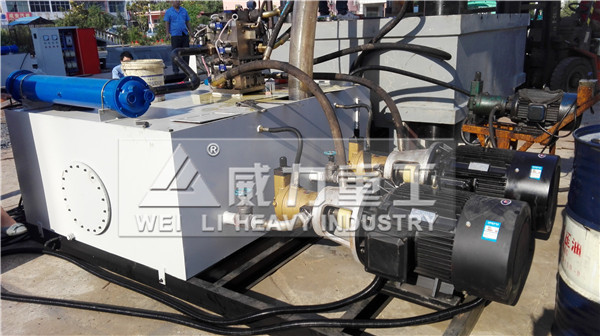

    液压系统细节图
    液压系统细节图
      三、电气系统:

      3.1设有独立的电气控制系统,继电器或PLC控制系统(PLC另加价),采用按钮集中控制。

      3.2本机电源为AC380V,50HZ;指示灯电压为380V。

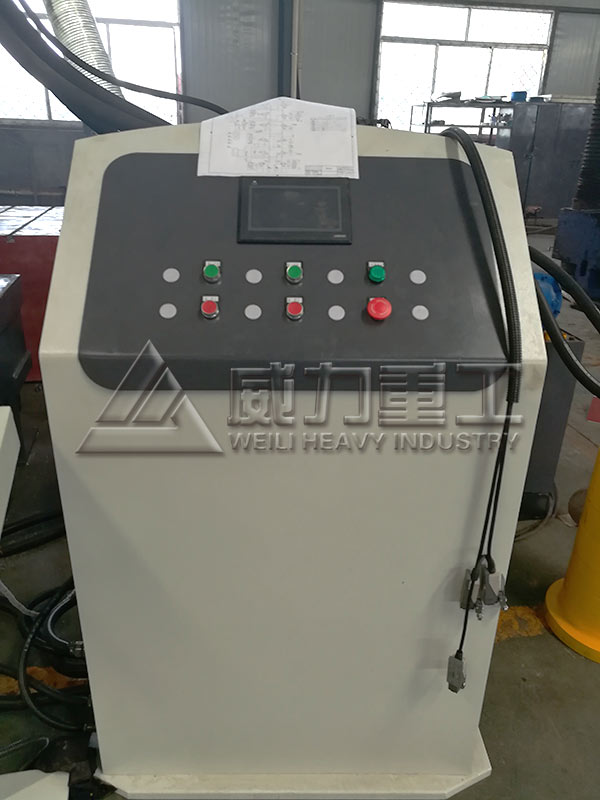

     电气系统
      四、操作系统:

      4.1可实现调整和半自动两种操作方式。

      4.2调整(点动):操作相应的功能按钮完成相应的动作,每按一次按钮完成相应动作的一次点动,主要用于设备调整及更换模具时。

      4.3半自动:按压工作按钮,完成一次工艺循环。

      (半自动动作也可跟据用户要求设定)

      4.4滑块行程由行程控制装置调整。

      4.5主缸由远程调压阀进行调压。

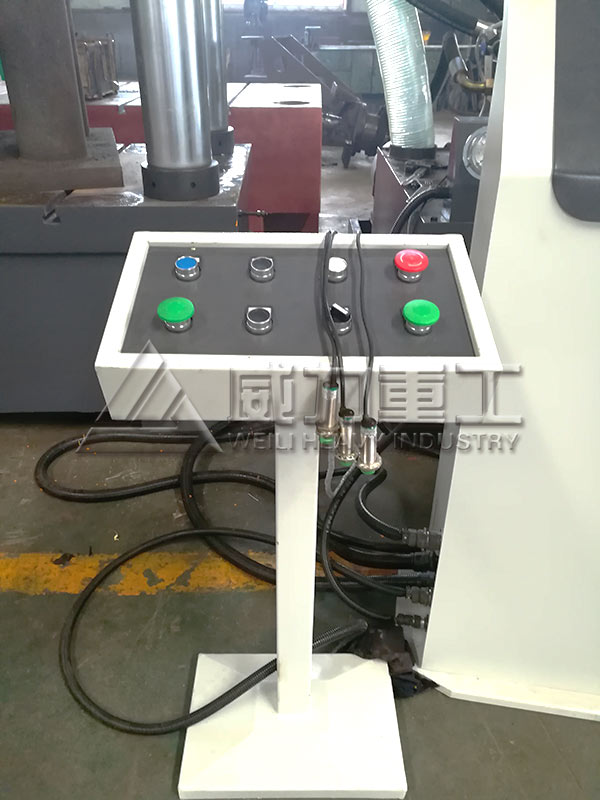

    操作系统
      五、安全装置:

      5.1静止及急停按钮:发生异常时按“静止”按钮,动作停止。按“急停”按钮,包括电机停止运行。

      5.2电机控制部分有热保护器、断路器等装置,保护电机过载免受损坏及过流短路保护。

      5.3主缸下腔控制块设有防滑下落装置及安全阀,滑块可静止在任意位置,防止滑块失控下滑。

      5.4超载保护:液压系统回路设有安全阀,油压超过设定值时液压系统自动溢流限压,保护设定值可调,确保压机不会超载工作。

      5.5超压保护:电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到超压保护作用。

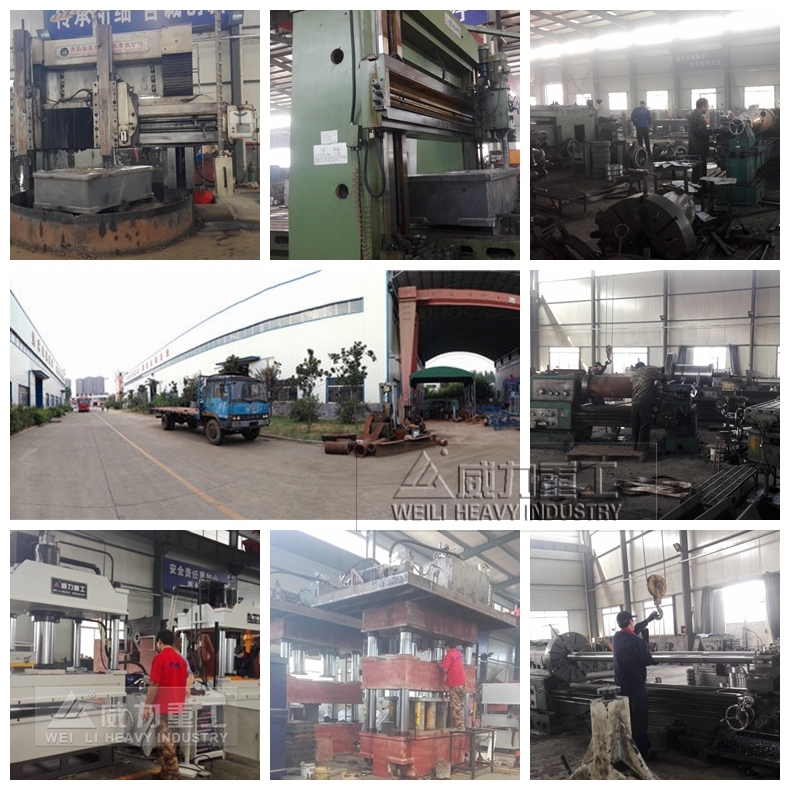

    压力机生产车间实景
    四柱压力机生产车间实景拍摄
      六、技术参数
    项目 单位 YW32-1000T
    公称压力 kn 10000
    液体系统压力 mpa 31.5
    工作压力 mpa 25
    最大开口高度 mm 800
    滑块行程 mm 600
    工作台有效面积 左右(柱内) mm 1000
    前后(边缘) mm 1000
    缸 径 活塞杆直径 mm 680
    油缸内径 mm 710
    立柱直径 mm 220
    电机功率 KW 30X2
    下行速度 Mm/S 120
    压制速度 Mm/S 8-15
    回程速度 Mm/S 100
    工作台离地高度 mm 1100
    设备主机外形尺寸 mm 1650x1050x4450
    设备泵站外形尺寸 mm 2500x1500x1500

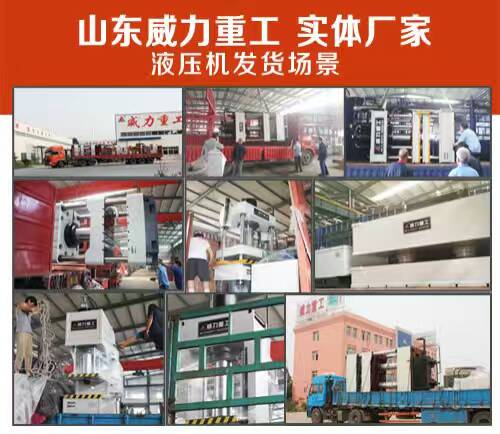

    压力机发货场景
    四柱压力机厂家发货场景
