YW34-400T框架式液压压力机是山东威力重工机床有限公司针对客户冲压拉伸需求定做的一款框架式结构压力机,本系列压机适用于拉深、弯曲、成型、冲裁落料、翻边等各种冲压工艺,特别适用以下领域:·汽车零部件·家用电器·厨房用具·其它:拖拉机,摩托车,航天,航空。

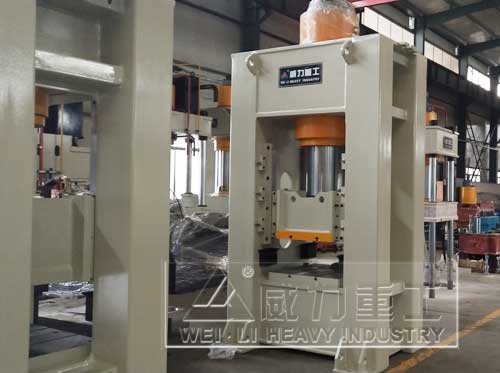

沧州客户定做的400吨框架式压力机

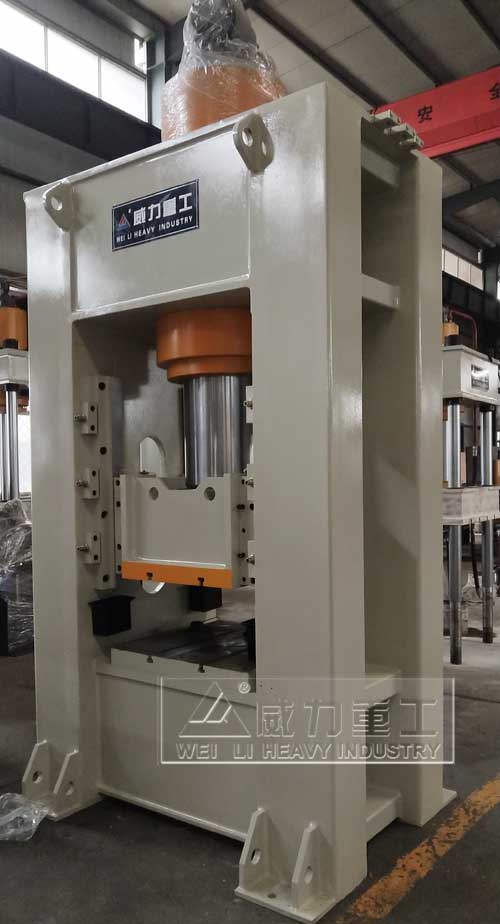

400吨框架式液压压力机后视图
400吨成框架式压力机主要部件描述:
1、机身:机身为整体框架式结构,左右立柱中间留有侧窗口,采用Q235优质钢板焊接结构,二氧化碳气体保护焊;焊后需经过退火处理充分消除焊接变形和应力,确保焊接件经久而不变形,精度保持性好,本机试压达到31.5Mpa,压机机身不变形,但不可作为长期使用。
2、滑块为钢板焊接箱形结构,滑块底面板为整块钢板,保证足够的刚度和强度。滑块采用45°导轨导向,在左右立柱上设有4条导向板,滑块的导轨在导向板上作垂直运动,运动导向精度靠滑块导轨上斜铁来调整,以保证与移动工作台的平行度,调整方便,调整精度高,调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导向板经淬火处理,硬度在HRC55以上,耐磨性能良好,使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位。
3、主吨位由单个活塞缸实现(活塞杆和活塞头为整体结构),活塞杆采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理(0.10mm),使用寿命长。油缸采用45#优质碳素锻钢锻造,其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件,确保密封性能可靠。
4、工作台、滑块T型槽的位置、尺寸经用户确认后生产。工作台中心孔留φ700mm,倾斜到压力机后面落料。
5、机器的外观颜色为奶黄色(由订购方提供指定厂家购买)。滑块为橘红色,高压油管为红色(软管除外),回油管为黄色,油箱上平面为黄色。

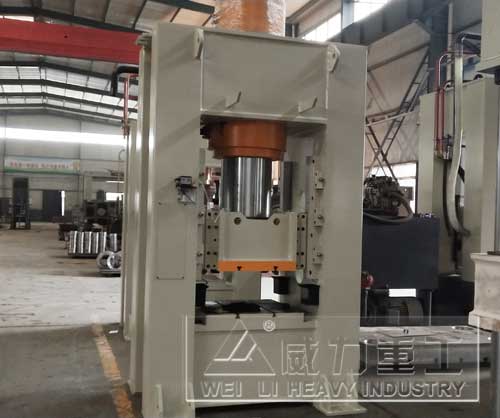

400吨框架式油压机车间实物图
400吨框架式压力机性能特点:
1、框架式结构,刚性好、精度高
2、液压控制采用插装阀集成系统,冲击小、动作可靠,使用寿命长,泄露点少。
3、新型油缸密封元件,可靠性强,寿命长。
4、拉伸、压边滑块可连成一体,实现单动工艺动作。
5、导轨自动润滑装置。
6、机电一体化安全装置。如:油缸下腔支撑回路、油缸上下腔互锁回路等,安全性优越。
7、电气系统可采用PLC控制。
8、可实现定压、定程两种成型工艺,具备保压延时功能,延时时间可调。
9、工作压力、行程可在规定范围内按工艺要求调节,操作简便。
YW34-400T框架式压力机技术参数:
序号 | 参数名称 | 单位 | 框架式压力机技术参数 | ||||||||||
100 | 200 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1500 | ||||
1 | 公称力 | KN | 1000 | 2000 | 3150 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 | 15000 | |
2 | 回程力 | KN | 100 | 450 | 600 | 650 | 900 | 1200 | 1200 | 1800 | 2500 | 3200 | |
3 | 最大开口高度 | mm | 900 | 1100 | 1250 | 1350 | 1500 | 1500 | 1500 | 1500 | 1800 | 1800 | |
4 | 液体垫力 | mm | 200 | 630 | 1600 | 2000 | 2000 | 2000 | 3000 | 3000 | 3500 | 4000 | |
5 | 液压垫行程 | mm | 200 | 250 | 300 | 350 | 350 | 350 | 350 | 350 | 400 | 400 | |
6 | 滑块行程 | mm | 600 | 700 | 800 | 800 | 900 | 900 | 900 | 900 | 900 | 900 | |
7 | 滑块形成速度 | 空载下行 | mm/s | 120 | 100 | 100 | 100 | 100 | 80 | 80 | 80 | 80 | 80 |
工作 | mm/s | 14 | 15 | 10 | 9 | 14 | 10 | 16 | 12 | 9 | 14 | ||
回程 | mm/s | 120 | 70 | 60 | 50 | 70 | 55 | 90 | 65 | 45 | 70 | ||
8 | 液压垫形成速度 | 顶出 | mm/s | 50 | 40 | 20 | 15 | 30 | 30 | 30 | 30 | 30 | 30 |
退回 | mm/s | 100 | 80 | 40 | 30 | 60 | 60 | 60 | 60 | 60 | 60 | ||
9 | 工作台有效尺寸 | 左右 | mm | 850 | 1000 | 1200 | 1200 | 1500 | 3000 | 3000 | 3000 | 3000 | 3000 |
前后 | mm | 600 | 800 | 1200 | 1200 | 1200 | 1600 | 1800 | 2000 | 2000 | 2000 | ||
10 | 液压垫尺寸 | 左右 | mm | 650 | 600 | 800 | 800 | 1000 | 2200 | 2200 | 2200 | 2200 | 2200 |
前后 | mm | 400 | 500 | 800 | 800 | 800 | 1200 | 1250 | 1500 | 1500 | 1500 | ||
11 | 移动工作台载重 | T | 15 | 15 | 15 | 15 | 20 | 20 | |||||
12 | 电机功率 | KW | 7.5 | 15 | 22 | 22 | 44 | 50 | 60 | 70 | 80 | 160 |
